AI Power Cable Protector Installation Guide - Español

Si le han suministrado el Protector de Cable de alimentación AI, Siga por favor los siguientes pasos para insertar y bloquear el Cable de alimentación en su lugar

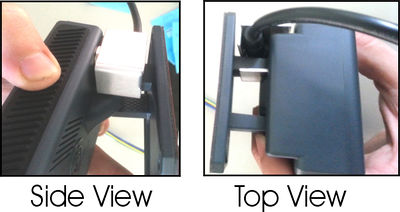

El protector del cable de alimentación está diseñado específicamente para mantener el conector eléctrico de la cámara en una posición vertical

- Esto protege contra la manipulación, la desconexión de alimentación y el daño intencional a la cámara AI

- Además, una almohadilla de montaje mantiene el cable de alimentación en posición vertical en el parabrisas entre la cámara AI y el marco superior del parabrisas

Notas importantes sobre el uso del protector:

• -Solo para usarse 'sin el adaptador de extensión "Y"' cuando la cámara AI está montada directamente en la paleta de montaje del parabrisas
• -Solo debe usarse cuando se monta en un parabrisas aproximadamente vertical

- Los parabrisas con un alto ángulo de "inclinación" no podrán instalar el protector de cable debido a la distancia entre la cámara AI y el parabrisas en ángulo

• Para una protección adicional del cable, coloque el soporte de amarre de suministrado directamente encima de la cámara AI y asegúrelo al parabrisas con el adhesivo aplicado

- Colocado la abrazadera del cable a 4-6 pulgadas arriba de la cámara AI y pasando el cable a través de este, el cable se mantendrá en una posición fija y segura en el parabrisas

Pasos para la instalación, empiece con la Base de Montaje de la cámara AI

Después de ubicar y colocar la Base de Montaje de la cámara AI al parabrisas...

-Coloque el cincho en la Almohadilla como se muestra a continuación

1. Coloque la Almohadilla de Montaje 10 - 15 cm por encima del conector de la cámara AI usando el adhesivo de la almohadilla
2. Pase el Cable de Energía a través del cincho (no lo apriete hasta que la cámara AI haya sido montada en la Base de Montaje de la cámara)

Conecte el Cable de Energía a la cámara AI

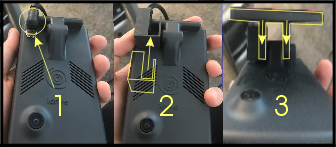

1. Deslice el protector metálico del conector del cable de alimentación hacia arriba desde detrás de la cámara AI cubriendo el conector de alimentación
2. Posicione en la Base de Montaje de la cámara AI
3. Asegúrese que el agujero perforado en el protector esté alienado con los de la Base de Montaje y los de la cámara AI

• Coloque el tornillo de montaje desde el lado opuesto del protector
• El tornillo pasará a través de la cámara y el protector de metal hasta llegar a la rosca de la Base de Montaje
• Apriete el tornillo
• Jale el cincho ajustando firmemente sobre el cable de alimentación y recorte el exceso
